デザイン特徴
- ケージ駆動式のスパイラルタワーでの使用が可能で、直
線および曲線状の搬送にも利用可 - レンガ積み構造で配置された高強度サイドモジュールにより優れた許容張力を実現
- クリップ不要の固定方式を採用したヒンジピン
- 高耐荷重と幅方向の剛性を実現するステンレス製ヒンジ
ピン。ベルト支持箇所の削減とカーブ走行時のベルト浮
き上がりを最小限に抑えることが可能 - カーブ係数を1.3~2.9の範囲で調整可能

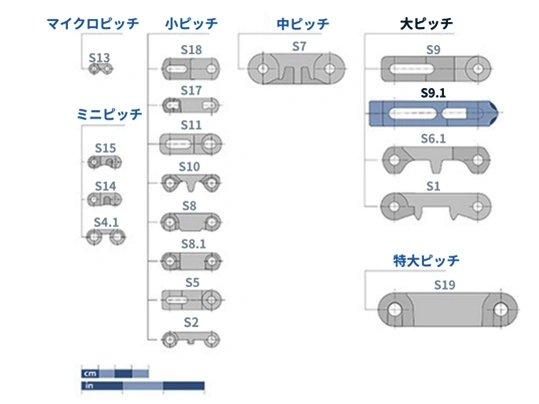

シリーズ 9.1
カーブベルト・スパイラルベルト l ピッチ50ミリ（1.97インチ）
食品・非食品搬送物用中〜重荷重ベルト
SIEGLING PROLINK – エンジニアリングマニュアル
基本データ
| ピッチ | 50 ミリ (1.97 インチ) |
| ベルト最小横幅 | 350 ミリ (13.78 インチ) |
| 横幅増大定数 | 50 ミリ (1.97 インチ) |
| ヒンジピン | 6 ミリ (0.24 インチ) ステンレス製 |
注意事項 表面の開口が大きいため、指がベルトやローラに巻き込まれない様にご注意ください。

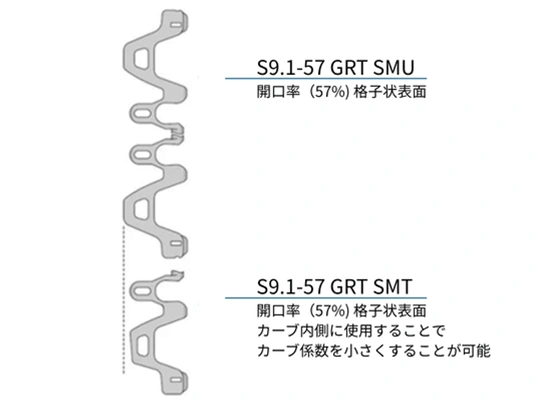

S9.1-57 GRT (CW/CCW) | 開口率57% | グリッドトップ
- スパイラルベルト
- 開口率（57%）通気性と排水性に優れています
- 製品接触面31%（最大開口: Ø = 24 ミリ/0.94インチ）
- 格子状の表面
- クリップ不要のヒンジピン固定方式
- カーブ内側の特殊エッジモジュール(SMT)により、カーブ係数の調整（Cc = 1.3 - 2.9）が可能で、スムーズな搬送が可能
.webp "Series 9.1")
スプロケット
円型または四角のスプロケットボアと、各種サイズから選べます
.webp "Serie 9.1")
